Pojemność: | 50-240 ㎥/h (200-1000GPM) | Etap separacji: | 2 etap / 3 etap |
---|---|---|---|
Dostosowane: | tak | Objętość zbiornika: | 5-30 |
Całkowita moc: | 25-184 kW | Obszar ekranu: | 2,2-8,4 |
Waga całkowita: | 5,5-20 t | Wymiar transportu lądowego (mm): | Dostosowane |
High Light: | 20t 1000GPM bezwykopowy system recyklingu błota HDD,20t przesiewacz wibracyjny,system recyklingu błota HDD 1000GPM |
1000 GPM Bezwykopowe urządzenie do recyklingu błota wiertniczego HDD
Jednostka do recyklingu płuczki wiertniczej HDD, system przetwarzania błota
Wstęp
System recyklingu błota HDD jest przeznaczony do wiertnicy poziomej (HDD).
Zgodnie z zapotrzebowaniem na płuczkę wiertniczą, system odzyskiwania płuczki HDD może obejmować wytrząsarkę do łupków łupkowych, cyklon odpiaszczający, wirówkę odmulacza, zbiornik na płuczkę, mieszalnik płuczki, pistolet płuczkowy, pompę podającą itp. Wielkość otworu w przesiewaczu zależy od wydajności łupka wytrząsarka, która nadaje się do przepływu płuczki i separacji płuczki wiertniczej przy różnych wymaganiach dotyczących płuczki.
Główne cechy struktury
1. Dobra produktywność i wydajność: zdolność produkcyjna systemu wynosi do 240m3 / h (1000gpm), co może spełnić wymagania obróbki błota w dużych projektach bezwykopowych.
2. Wszystkie części sprzętu są szybko połączone, łatwe w demontażu i oszczędzają czas.
3. Odporny na zużycie poliuretanowy odpylacz cyklonowy jest taki sam jak międzynarodowa marka, która może być używana przez ponad 3800 godzin, z długą żywotnością i wymiennością.
4. Lampa przeciwwybuchowa może spełniać wymagania konstrukcji nocnej, która jest łatwa w obsłudze i bezpieczna.
Parametry produktu
Dostosowane | TAK |
Pojemność | 50-240 ㎥/h (200-1000 GPM) |
Obszar ekranu | 2,2-8,4 |
Etap separacji | 2 etap / 3 etap |
Objętość zbiornika | 5-30 |
Całkowita moc | 25-184 kW |
Waga całkowita | 5,5-20 t |
Wymiar transportu lądowego (mm) | dostosowane |
Materiał ekranu | Poliuretan |
Cyklon (mm) | 250 -900 |
Materiał wirnika | Cr26 |
Podanie | Wiercenie |
Specyfikacja | Można dostosować zgodnie z wymaganiami |
Model | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
Wydajność (m3/h) | 30 | 60 | 120 | 200 | |
Pompa do gnojowicy | Model | DC-EHM-1,5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
Moc (kw) | 7,5 | 11 | 22 | 37 | |
Ciśnienie (MPa) | 1,0~2,0 | ||||
Shaker do łupków | Moc (kw) | 1,5 | 2 | 3 | 3 |
Siła wibracji (KN) | 30 | 40 | 60 | 60 | |
Ekran rozmiar (mm) |
W GÓRĘ | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 |
W dół | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 | |
Stożek Model | FN-100 | FN-150 | |||
Numer stożka | 3 | 6 | 12 | 8 | |
Wielkość separacji (μm) | 10-30 | ||||
Całkowita moc (kW) | 9 | 13 | 25 | 40 | |
Maksymalny rozmiar systemu (mm) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
Waga systemu (kg) | 1200 | 1900 | 2500 | 3500 |
Procedura pracy systemu recyklingu błota HDD
1. Po każdej stronie otworu wiertniczego znajduje się otwór wiertniczy, zestaw pionowej pompy szlamowej ustawi się na górze błotnika do podawania wytrząsarki łupkowej.Sito wytrząsarki łupków oddzieli zwierciny i wyrzuci, część płynów wpadnie do piaskownika przez otwór w sicie.
2. 1 lub 2 lub 3 zestawy cyklonu desander znajdują się za wytrząsarką do łupków, jeden zestaw pompy odśrodkowej będzie zasilał cyklon desander do drugiej separacji faz, ciała stałe z desander zostaną wyładowane bezpośrednio do ekranu wytrząsarki lub skrzyni tnącej, a płyny przepłyną z desander wpłynie do komory odpiaszczacza.
3. Pewna ilość cyklonów odmulających zostanie umieszczona za odmulaczem w celu oddzielenia drobnych cząstek stałych, cząstki stałe z odmulacza wypłyną do przesiewacza lub skrzynki na sadzonki, płyny z odmulacza wpadną do komory odmulacza.
4. Pompa mieszająca znajduje się na płozie zbiornika do transportu płuczki wiertniczej i podaje płuczkę do zbiornika na płuczkę w celu ponownego zmieszania płuczki z nowymi chemikaliami.Lej mieszający może znajdować się na szczycie zbiornika lub płozy zbiornika, zgodnie z wymaganiami klienta.
Zalety
1. Modułowa konstrukcja, mała powierzchnia, elastyczna konfiguracja i instalacja zgodnie z wymaganiami klienta.
2. Boczna płyta zbiornika błota jest pofałdowana i nośna, co jest bezpieczniejsze i może wytrzymać większe obciążenie.
3. Instalacja i demontaż są proste i wygodne, aby personel wiertniczy mógł często się poruszać.
4. System przyjmuje scentralizowane sterowanie elektryczne, które jest łatwe w obsłudze.
5. Wszystkie urządzenia są zaprojektowane tak, aby były odporne na korozję i zużycie z długą żywotnością.
6. Przystosowuje się do trudnych warunków pracy podczas wiercenia i ma funkcje odporności na zimno, odporności na ciepło, przeciwwybuchowości, szczelności, korozji i deszczu.

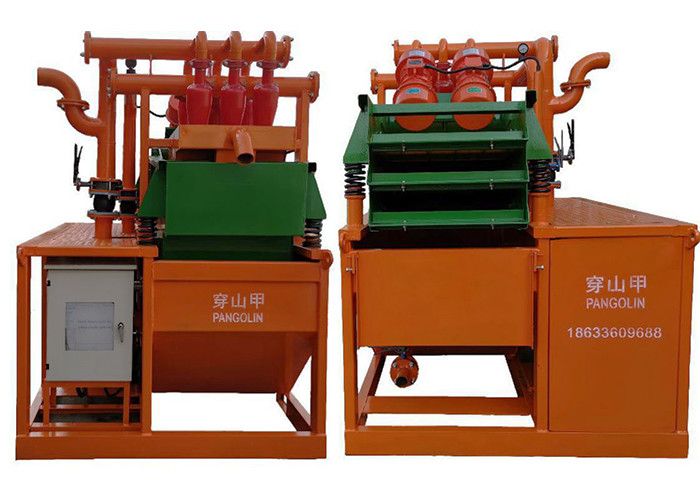

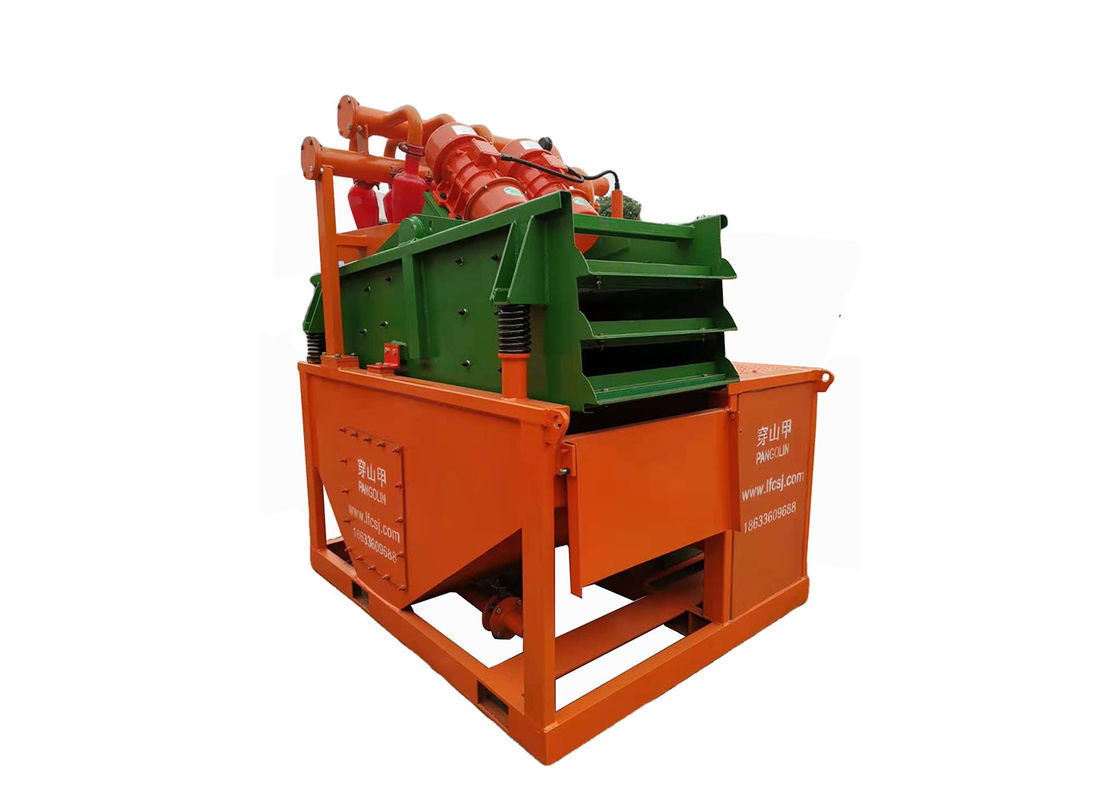

Pokaz zdjęć
